WG固结试验设备 原理、结构与应用全解析

WG固结试验设备是土工试验中用于测定土的压缩性和固结特性的关键仪器，广泛应用于岩土工程、地基处理、边坡稳定分析等领域。本文将从工作原理、设备结构、操作流程、技术特点及典型应用等方面进行系统介绍。

一、固结试验的基本原理

固结试验（又称压缩试验）旨在模拟土体在荷载作用下的排水固结过程。试验时，将原状土或扰动土样置于刚性侧限的固结容器中，逐级施加竖向荷载，同时允许试样排水。通过观测每级荷载下试样的竖向变形随时间的变化规律，可计算出土的压缩系数、压缩模量、固结系数及先期固结压力等参数。

WG系列固结试验设备即基于上述原理设计，并满足《土工试验方法标准》（GB/T 50123）等规范要求，可实现恒定加载、自动采集和数据处理。

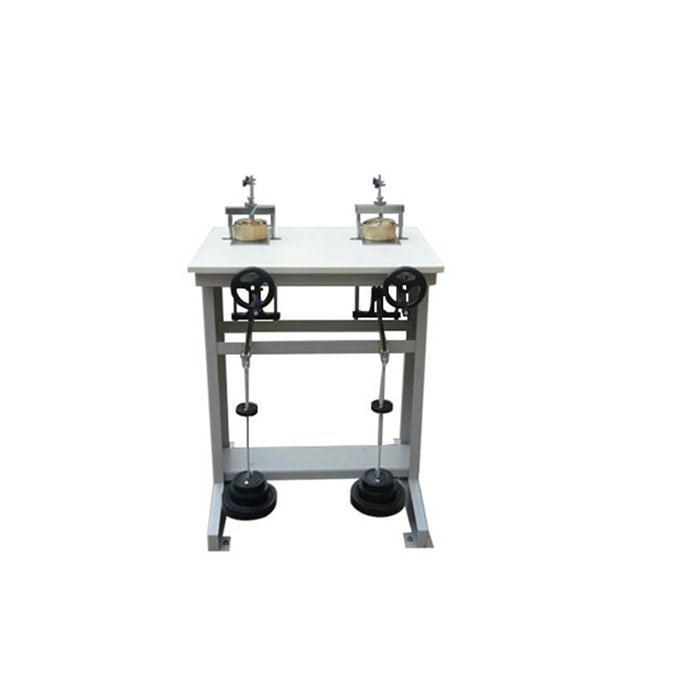

二、WG固结试验设备的组成结构

WG固结仪通常由以下部分构成：

1. 固结容器：包括环刀、护环、透水板、水槽等。环刀用于切取一定体积的土样，护环防止侧向变形，透水板保证排水通畅。
2. 加荷系统：以砝码杠杆式或气压/液压式施加荷载。砝码杠杆比常见为1:10或1:12，通过增减砝码实现各级压力。
3. 变形测量装置：采用大量程百分表或位移传感器（LVDT），精度通常为0.01mm，用于测量试样竖向变形。
4. 数据采集与处理系统：现代WG设备多配备自动数据采集仪和计算机软件，可实时记录变形-时间曲线，并自动计算固结系数等指标。

三、标准操作流程

1. 试样制备：用环刀切取原状土样或按预定干密度制备扰动土样，修平两端。
2. 安装试样：将环刀连同土样放入固结容器，上下放置滤纸和透水板，确保排水路径通畅。
3. 施加预压荷载：通常先施加1kPa预压，使试样与仪器接触良好，然后调零。
4. 逐级加载：按荷载等级（如12.5、25、50、100、200、400、800kPa）逐级施加。每级荷载维持24小时或直至变形稳定（每小时变形不大于0.01mm）。
5. 记录数据：在每级荷载下，按规范时间间隔（如6s、15s、1min、2min…）记录变形量，绘制时间-变形曲线。
6. 试验结束：卸载，拆除试样，清洗仪器。

四、WG固结试验设备的技术特点

• 侧限条件好：环刀和护环刚性高，确保试样仅发生竖向压缩，符合K0固结条件。
• 加载稳定：砝码杠杆系统能提供长期恒定的荷载，无扰动。
• 自动化程度高：可选配自动采集系统，减少人为误差，提高效率。
• 多联机型：常见有单联、三联、四联等，可同时进行多个试样的平行试验。
• 适用范围广：既可测试软黏土，也可测试粉土、黄土等，通过调整荷载等级满足不同需求。

五、主要应用与数据解读

WG固结试验得到的主要成果包括：

• e-p曲线（孔隙比-压力曲线）：用于计算压缩系数a_1-2和压缩模量E_s。
• 先期固结压力p_c：采用Casagrande法确定，用于评价土的应力历史（正常固结、超固结或欠固结）。
• 固结系数C_v：通过时间平方根法或时间对数法求得，用于估算固结沉降速率。
• 次固结系数C_α：反映次固结变形特性。

这些参数是地基沉降计算、砂井预压设计、基坑回弹分析等的重要依据。

六、注意事项与维护

• 试验前应检查透水板是否堵塞，保证排水畅通。
• 加载时应轻放砝码，避免冲击荷载。
• 定期校准百分表和位移传感器，确保测量精度。
• 固结容器使用后应清洗干净，防止锈蚀。
• 对于特殊土（如膨胀土、有机质土），需按相关规程调整试验方法。

七、

WG固结试验设备以其结构可靠、操作规范、数据准确等优点，成为土工试验室必备的仪器之一。随着自动化与数字化技术的发展，现代固结仪正朝着智能采集、云端处理、多联高效的方向演进，为岩土工程实践与科研提供更坚实的技术支撑。
